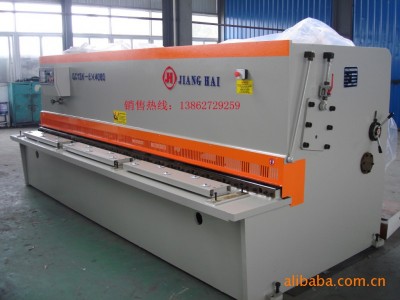

QC12K-8×4000數控液壓擺式剪板機技術參數



                                銷售熱線：13862729259

一、設計標準：按照國家下列標準設計

GB/T14404  《剪板機精度》

二、主參數

1．可剪最大板厚                  8   mm（σb≤450N/mm2）

                                4.5 mm（不銹鋼）

2．可剪最大板寬                4000                   mm

3．壓料缸數量                    15

4．剪切角                 ．后擋料最大距離              1000                  mm

6．后擋料定位精度                ±0.1                 mm

7．行程次數                     8                    min-1

8．主電動機功率                11                    kW

9．機床外形尺寸（長×寬×高） 4648×1900×1760       mm

三、性能特點：

1．液壓傳動，擺式刀架。機架整體焊接堅固耐用，使用氮氣缸回程，平穩迅速。

2．刀架行程具有無級調節功能，刀片間隙調整輕便快速。

3．電器聯鎖確保操作安全。

4．數控控制系統，速度快、精度高、穩定性好。

5．能精確地保證后擋料位移尺寸的精度，同時數控系統具有補償功能及自動檢測的多種附加功能。

四、E20數控系統

1．剪切計數

2．多工步一次編程，程序自動運行，連續定位。

3．自動退讓，避免后擋料與工件的干涉。

4．單向定位，消除絲桿傳動間隙。

5．自動進行快速移動和低速定位。

6．自由設置比例因子。

7．公/英制轉換功能。

8．硬件診斷功能。

9．快速位置示教功能。

五、機床主要配置

1．數控系統E20——埃斯頓公司產品

2．密封件——日本華爾卡公司產品

3．電磁閥——美國OMG公司產品

4．主要電氣元件——德國西門子公司產品

5．刀片——上海刀片廠產品

6．低噪音內嚙合齒輪泵——上海誠捷齒輪泵廠產品

六、技術文件

1．使用說明書（包括液壓原理圖、電氣原理圖、機床基礎圖）

2．合格證明書

3．裝箱單（包括隨機附件）

七、檢驗標準：按照國家《GB/T14404-93》標準驗收
