斯圖加特金屬制品（蘇州）有限公司

主營：不銹鋼圓棒結構鋼工具鋼

產品分類

暫無分類

站內搜索

友情鏈接

暫無鏈接

首頁 > 供應產品 > 供應HD（4Cr3Mo2VNiNb）紅沖模具鋼圓鋼板材 HD模具鋼板

供應HD（4Cr3Mo2VNiNb）紅沖模具鋼圓鋼板材 HD模具鋼板

點擊圖片查看原圖

產品：	瀏覽次數：2018供應HD（4Cr3Mo2VNiNb）紅沖模具鋼圓鋼板材 HD模具鋼板
單價：	32.00元/千克
最小起訂量：	10 千克
供貨總量：	45 千克
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2021-07-27 15:13

詳細信息

產地	天工	是否進口	否	品名	合工鋼
貨號	009	材質	HD	產地/廠家	天工
加工工藝	熱軋	倉庫所在城市	蘇州	倉庫	斯圖加特庫
倉庫地址	圣愛路	倉庫電話	051267862895	品牌	斯圖加特

HD模具鋼是在UHBQR080鋼的基礎上我國自行研制的鋼種，HD模具鋼不含鈷，增加了質量分數為1%的鎳和微量鈮、硼，其高溫強韌性、高溫硬度、熱穩定性、抗熱疲勞性等均較好。該類模具的表層受熱溫度可達710℃。HD鋼供應的局限性，限制了HD2新鋼種的推廣應用。在相同硬度下。HD鋼比3Cr2W8V鋼的斷裂韌度高50%，700℃高溫時抗拉強度提高70%，冷熱疲勞抗力和熱磨損性能分別提高一倍和50%。

化學成分

C0.35%-0.45%、

Si≤0.35%、

Mn≤0.40%、

Cr2.50%-3.00%、

Mo1.80%-2.20%、

Ni0.80%-1.20%、

V1.00%-1.40%、

Nb0.10%-0.25%、

S≤0.30%、

P≤0.30%

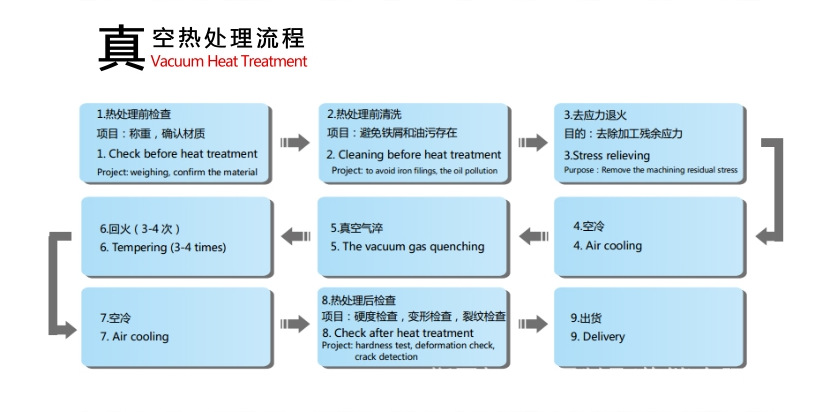

熱處理工藝規范

臨界點溫度：

Ac1=770℃，Ms=320℃

熱加工規范：

加熱溫度1100-1150℃，開始溫度1000-1050℃，終止溫度≥850℃，鍛后砂冷。

退火規范：

840-860℃×4h退火，爐冷至550℃后出爐空冷，退火硬度190-220HBW。

普通淬火、回火規范：

淬火溫度1130±10℃，油或空冷，回火溫度590±10℃。

離子滲氮規范：

540℃×3h離子滲氮，NH3流量為500L/h,爐壓530-580MPa。化合物層厚度19um,擴散層深度0.252mm,表面硬度1050-1100HV。為了獲得韌性滲氮層，采用加入氬氣的辦法稀釋氨氣，當NH3的體積分數為10%時可獲得無白亮層的純擴散層。

離子氮碳共滲規范

540℃×3h離子氮碳共滲，NH3：CH3COCH3=8：1，化合物層12um,擴散層0.192mm,表面硬度900-1000HV。

離子硫氮共滲規范：

540℃×2.5h離子硫氮碳共滲，NH3+CH3COCH3+CS2混合液蒸汽流量控制在20:1左右為宜。硫化物層8.2um，化合物層1.82um.,擴散層0.21mm.

1、該鋼在熱擠壓沖頭中的應用：大口徑彈體毛胚熱擠壓的工作條件是溫度高、壓力大、冷熱交替進行，作為熱擠壓沖頭，其材料要求非常苛刻。代替了長期以來沿用的傳統熱作模具鋼3Cr2W8V。
　　2、適合受熱溫度較高的黑色及非鐵金屬熱擠壓模具，使用壽命比3Cr2W8V鋼高兩倍以上。
　　3、適用于制作黑色和非鐵金屬的熱擠壓和精鍛模具。
　　4、適用于700℃左右工作的各類熱作模具
　　5、曲柄熱鐓鍛模使用壽命4700-8900件，比3Cr2W8V鋼鍛模高2-3倍。
　　6、HD鋼用于鋼質藥管熱擠壓凸模、銅合金管材擠壓底模和穿孔針，以及熱擠壓軸承凸模和凹模、氣門擠壓低模等模具，使用壽命比3Cr2W8V鋼長

多樣化加工

品牌	型號	加工能力
合濟	H-1310	1000*1300
合濟	SH-1080D	800*1000
合濟	G4265/82	500*820
合濟	G4240/70	400*700
合濟	GD4240	350*700
合濟	G4230/50	300*500
合濟	GW4028B	280*400

設備名稱	工作臺規格	最大加工長度	最大加工寬度	最大加工厚度	加工精度
					500mm以內
					平行度	平面度	直角度
龍門銑床	600×1500×300	2000mm	1000mm	325mm	≤0.05mm	≤0.05mm
側銑	630×1300×300	1800mm	1000mm	300mm			≤0.05mm
精銑	450×450×600	1000mm	800mm	550mm			≤0.02mm
磨床	600×1500×350	1650mm	1000mm	350mm	≤0.02mm	≤0.02mm
磨床	630×1250×270	1400mm	1000mm	270mm	≤0.02mm	≤0.02mm
倒角機	500×1000
打標機	170
